СпецЭлектродСервис – по заказу и лицензии АО "Росинжиниринг" – разработал и отладил серийное производство грунтовых забивных анкеров АД-СЭС различных размеров.

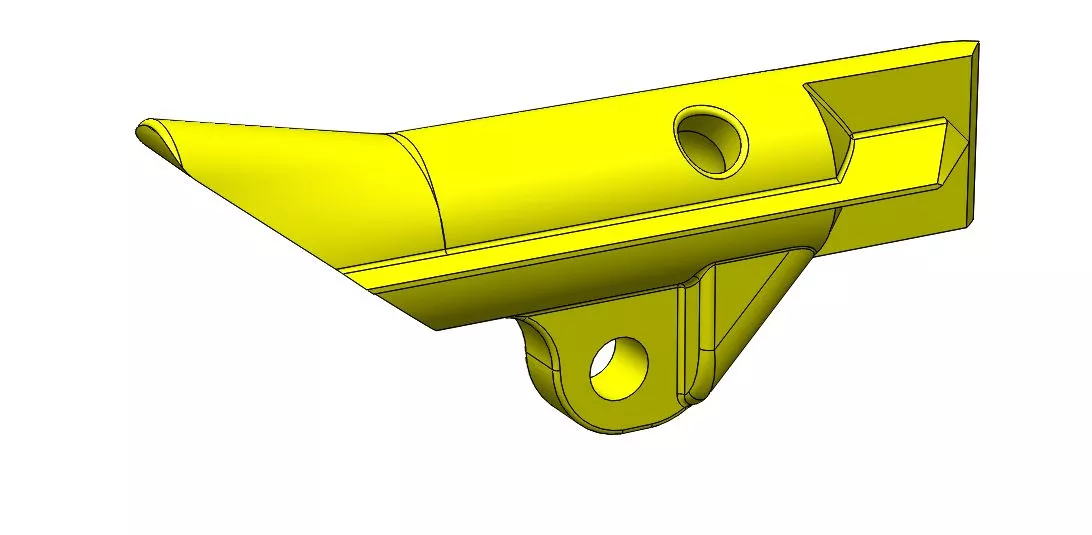

Анкер грунтовой забивной

Грунтовые забивные анкеры АД представляют собой самораскрывающиеся анкеры «якорного» типа, погружаемые ударным способом и воспринимающие преимущественно выдергивающую нагрузку.

Анкеры состоят из следующих элементов:

  • Головка анкера
  • Пластина куполообразная или плита
  • Анкерный стержень или канат для анкера ДВ
  • Ось
  • Вилка
  • Гайка
  • Муфта соединительная (поставляется в случае соединения стержней между собой)

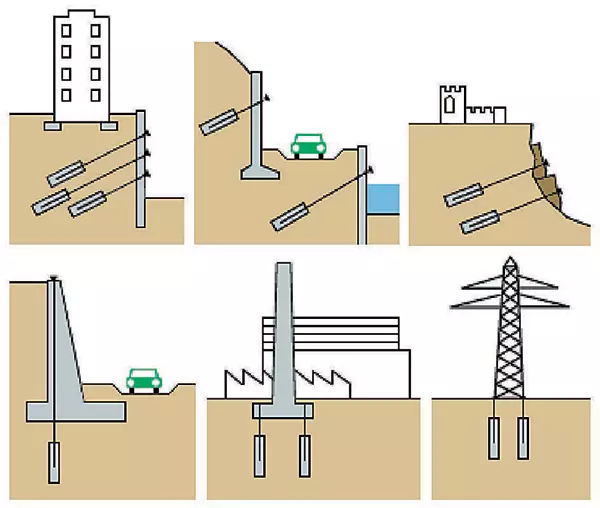

принцип работы грунтовых анкеров

Применение забивных грунтовых анкеров

  • при креплении мачт, труб и других высотных конструкций
  • при укреплении трубопроводов, а также кессонов и резервуаров для предотвращения всплытия
  • при креплении фундаментных плит
  • при креплении инженерных систем
  • при креплении шпунтовых ограждений, подпорных стенок, стен котлованов и траншей
  • при креплении георешеток и других удерживающих грунт систем
  • при креплении полотна в дорожных и ландшафтных работах
  • при строительстве в акваториях рек и морей
  • при борьбе с эрозией почв







Преимущества забивных грунтовых анкеров

  • Экологичность
  • Альтернатива бурению, цементированию, установке бетонных блоков и фундаментов, что значительно уменьшает стоимость и время строительства
  • Удобство в установке
  • Гибкость в выборе условий установки
  • Низкая стоимость по сравнению с другими вариантами решения аналогичных задач
  • Возможность подбора решений для разных типов грунта
  • Возможность немедленно после установки проверить несущую способность системы и принять нагрузку

Типы забивных грунтовых анкеров

СпецЭлектродСервис производит следующие типы грунтовых анкеров АД-СЭС

Наименование Головка анкера Размер анкерного стержня гальваническое по ГОСТ 9.309-86, горячее цинкование по ГОСТ 9.307-89, термодиффузионное по ГОСТ Р 9.316-2006
Грунтовый анкер  АД-40-ДВ.СЭС 72х14мм, S=9 см² трос d=2-4мм, L=перем.
Грунтовый анкер  АД-88-ДВ.СЭС 159х39, S=58 см² трос d=6-8мм, L=перем.
Грунтовый анкер АД-68.СЭС 125х31, S=21 см² d=12мм, L=2000мм
Грунтовый анкер АД-88.СЭС 159х44,5, S=65 см² d=12мм, L=2000м
Грунтовый анкер АД-4.СЭС 203х63,8, S=110 см² d=16мм, L=2000мм
Грунтовый анкер АД-3.СЭС 295х89, S=219 см² d=20мм, L=2000мм
Грунтовый анкер АД-2.СЭС 368х89, S=265 см² d=30мм, L=2000мм
Грунтовый анкер АД-1.СЭС 368х178, S=458 см² d=30мм, L=2000мм
Грунтовый анкер АД-СР.СЭС 437х317,5, S=916 см² d=30мм, L=2000мм

Грунтовые анкера АД-СЭС выдерживают следующую нагрузку

Изделие Предельная нагрузка, кН
Грунтовый анкер АД-СР.СЭС 178
Грунтовый анкер АД-1.СЭС 178
Грунтовый анкер АД-2.СЭС 178
Грунтовый анкер АД-3.СЭС 89
Грунтовый анкер АД-4.СЭС 71
Грунтовый анкер АД-88.СЭС 45
Грунтовый анкер АД-68.СЭС 13
Грунтовый анкер АД-40-ДВ.СЭС 2,5
Грунтовый анкер АД-88-ДВ.СЭС 2,7

Наиболее востребованными моделями забивных грунтовых анкеров являются Грунтовый анкер АД-88.СЭС и Грунтовый анкер АД-3.СЭС

Грунтовый анкер АД-88.СЭС

Предельная нагрузка 45 кН
Габаритные размеры (ДхШхВ) 2104х99х82 мм
Вес 3 кг
Площадь поверхности 65 кв. см.
Материал анкера Вязкая сталь
Спецификация поверхности Горячее цинкование
Анкерный стержень 12 мм















Грунтовый анкер АД-3СЭС

Предельная нагрузка 89 кН
Габаритные размеры (ДхШхВ) 2195х200х200
Вес 12 кг
Площадь поверхности 219
Материал анкера Вязкая сталь
Спецификация поверхности Горячее цинкование
Анкерный стержень 20 мм















Читать наш пресс-релиз: СпецЭлектродСервис изготовил более 8 тыс комплектов грунтовых анкеров для Росинжиниринга

Стоимость забивных грунтовых анкеров

Чтобы купить грунтовые самораскрывающиеся анкера, отправьте запрос на info@ses24.ru или позвоните по тел.  +7 (391) 277-6-277

Ниже представлены фотографии с  мест установок наших грунтовых самораскрывающих анкеров
